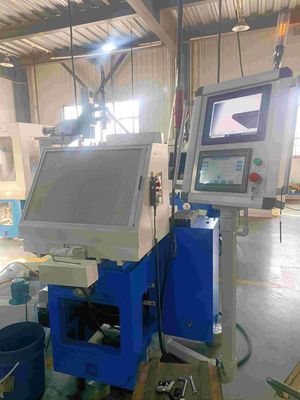

Высокая эффективность точильщика инструмента точильщика PCBN PCD ультра крепко материальная
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xМодель №. | ZT-90ЧПУ | Линейное скольжение | SCHNEEBERGER |
---|---|---|---|
редуктор | YASKAWA | Axises | ось 5 |
Имя | Высокая эффективность точильщика инструмента точильщика PCBN/PCD ультра крепко материальная | ||
Высокий свет | Ультра трудный материальный точильщик инструмента,Точильщик PCBN PCD,Ультра крепко материальный точильщик PCD |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Grinding wheel stroke range | 400mm | |
Grinding wheel inclination | -13°-+24° | |
Cross table swiveling angle | 0-270° | |
Size of cross table | 210*160mm with 4 T slots | |
Workable infeed hand wheel division | 0.001mm/ 1 division | |
Spindle Power | 2.2KW | |
Dimension | 1850*2200*1650mm( L*H*W) | |
Net weight | 2000kgs |
Высокая эффективность точильщика инструмента точильщика PCBN/PCD ультра крепко материальная
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
1. Шпиндель и абразивный диск
Диаметр абразивного диска | 6A2 150*40*40 |
Сила шпинделя | 2.2KW |
Скорость шпинделя | 0-4200RPM регулируемое |
Наклонение абразивного диска | -13°-+24° |
Давление дефибрирования | 0-450N регулируемое |
2. Смелите колебание колеса (x ось)
Установка высоты абразивного диска | 140mm |
Частота колебания абразивного диска | 0-45/min регулируемое |
Расстояние колебания абразивного диска | 0-70mm регулируемое |
Ряд перемещения колебания абразивного диска | 400mm |
3. Система монитора CCD
Максимальные времена manification | 70 раз |
Система CCD измеряя | Сыстема на линии |
Монитор | монитор 17 дюймов |
Модель |
ZT-90CNC |
---|---|
Разрешение системы изображения | 1280dpi*960dpi |
Размер пиксела | 3.75μm *3.75μm |
Оптически расстояние трубки | 300mm |
Увеличение изображения | 45-250 раз (сигнал цифров) |
Радиус подсказки | 0-70mm |
Давление дефибрирования | 0-450N регулируемое |
Скорость шпинделя | 0-4200RPM регулируемое |
Конструктивные особенности
- Весьма твердая конструкция со сверхмощным телом литого железа, больше чем 18 месяцами естественный стареть, стабилизированный и прочный.
- Шпиндель может осуществляет подниматься и регулировку угла, которая овеществляет идеальные точность, ригидность и сноровку сочетания из.
- CNC 5 осей, рычаг 2 осей, весь меля процесс полно автоматический.
- Используя самую последнюю технологию зрения, осуществляет на-линию обнаружение, автоматический молоть, память параметра, сигнал тревоги подвергая механической обработке ошибки, etc., всесторонне для того чтобы улучшить подвергая механической обработке эффективность, точность, автоматизацию, стабильность.
- Мотор шпинделя принимает безщеточный мотор, стабилизированный и надежный.
- Бренд ЯПОНИИ SMC пользы пневматической системы целого, получить быстрый молоть питания и infeed и гибкости.
- Оборудованный с электронным маховичком, смогите легко отрегулировать положение каждой подвергая механической обработке оси и достигнуть ручной молоть.
- Оборудованный с дрессером абразивного диска.
Меля образцы
Опционные аксессуары
Взгляд фабрики
Объем дела:
Машина вакуума паяя
Точильщик CNC/Manual для инструментов PCD/PCBN
Резать лазера/гравировальный станок, приспособление для обточки плоскости
Пробелы мира известные PCD/PCBN распределения, производят высококачественный материал PCD
Подвергая механической обработке обслуживание для лазера режа, полировать, паяя, выключатель обломока Ультра-трудного материала
Аксессуары для делать режущих инструментов (масло Agglutinant, одевающ ручку, затир вакуума)
Введение компании
Первоначально основанный студент-выпускниками от университета Tsinghua, CHN-TOP SCI & CO. TECH, LTD. высокотехнологичное предприятие специализированное в индустриях алмазных резцов (PCD, PCBN, MD, ND, CVD), производящ обрабатывающие оборудования высокой точности (точильщиков инструментов PCD/PCBN, машины вакуума паяя, вырезывание лазера и гравировальные станки, лазер обрабатывая центр). Мы предлагаем пре-подвергая механической обработке обслуживания (вырезывание лазера PCD/PCBN, инструменты паяя, гравировку выключателя обломока, складывать и полировать, etc.), и распределяем пробелы мира известные PCD/PCBN. Также консультация специалиста поставки и предварительные технические обслуживания.
Мы ваша только одна фабрика стопа в поле ультра-трудной обработки материалов с хорошей репутацией в мировом рынке.
